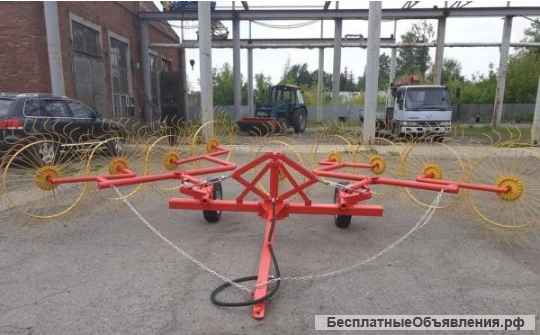

Грабли ворошилки ГВВ-9 колёс (со средним колесом)

Грабли ворошилки валковые ГВВ - 9 спица 7мм/6мм  (со средним колесом)

Грабли ворошилки валковые, для сгребания травы в валки, 9 колес, ширина захвата 6 м, среднее колесо для дополнительного вспушивания валка. Спица 7мм/6мм на выбор.

* грабли с двумя гидроцилиндрами + 15 000 рублей!

1. Рабочие и транспортные колеса на СТАЛЬНЫХ СТУПИЦАХ, СТАЛЬ 45, 306-й посадочный подшипник, закрытый. Неубиваемые в отличии от чугунных ВАЗовских!

2.    Прошедшие специальную термообработку парные зубцы из пружинной стали на рабочих колесах обеспечивают долговечную работу, а специальная геометрия зубцов позволяет работать на кручение в двух плоскостях без поломок даже при попадании камней. Пружинные пальцы имеют сертификат соответствия.

3.    Основные механизмы граблей рама и тяговое дышло изготовлены из специальных квадратных труб, придающих всей конструкции особую прочность.

4.    Гидроцилиндр  ц 80.40.400  составляет 4-х кратный запас мощности.

5.   Удобство и быстрота перевода рабочих секций граблей из рабочего положения в транспортное и наоборот; снижена трудоемкость перевода с операции «сгребание» на операцию «ворошение» и наоборот.

6.   Качественное выполнение всех операций: сгребание и ворошение сена, оборачивание валков, а также сдваивание валков при их линейной плотности до 2 кг/пог.м. и более качественное по сравнению с ГВВ-6,0 выполнение операции «ворошение» (вспушенность растений после ворошения составили 55% - по требованиям сх производства не менее 30%);

7. Обод колеса не имеет жесткой связи с диском ступицы;

8. Вертикальное расположение рабочих колес позволяет легко адаптироваться к любому рельефу почвы.

9. Перевод из транспортного положения в рабочее и обратно производится с помощью гидравлического узла из кабины водителя;

10. Удобство перевозки по дорогам общего пользования: высокая маневренность в транспортном положении;


Усиленный диск рабочего колеса (толщина 5 мм);
Спица рабочего колеса 7 мм;
Автомобильные опорные колеса.
Усиленное дышло.
Грабли - ворошилки валкообразователи ГВВ-6.1 предназначены для сгребания провяленной травы из прокосов в валки, ворошения ее в прокосах и оборачивания валков. Грабли используются для уборки сеянных трав, а также трав естественных сенокосов урожайностью свыше 10 ц/га на равнинах при влажности массы от 25 до 80%. Обеспечивают высокое качество сбора травы (в т.ч. люцерны) в рыхлый, нескрученный валок.

Грабли агрегатируются с колесными тракторами класса 0,6 1,4 т.с. Привод рабочих органов (рабочих колес) осуществляется за счет сцепления их с почвой. Основные узлы: секция левая и правая с набором рабочих колес; сцепка; балка; механизм подъема секций. По устройству секции левая и правая аналогичны. Каждая секция состоит из бруса, двух навесок и четырех рабочих колес, в центре рамы дополнительная навеска с одним колесом, также подымаемая гидроцилиндром.

Техническая характеристика.

Наименование

Значение

Марка

ГВВ-6,1

Тип

Колёсно-пальцевые полуприцепные

Ширина захвата, м

6,0

Наибольшая производительность за час чистой работы, га/ч

8,62

Рабочая скорость, км/ч, не более

12

Транспортная скорость, км/ч, не более

20

Масса, кг, не более

357

Габаритные размеры двух секций в сборке, мм, не более при сгребании:

длина

4900

ширина

8000

высота

1400

при ворошении:

длина

4900

ширина

9400

высота

1400

в транспортном положении:

длина

5000

ширина

2400

высота

3500

Ширина колеи в транспортном положении, мм, не более

2000

Количество секций, шт

2

Общее количество рабочих колёс на машине, шт.

9

Привод рабочих колёс

За счёт сцепления пружинных пальцев с почвой

Агрегатируется тракторами

МТЗ-50(52), МТЗ-80(82), ЮМЗ-6, Т-40, Т-30, Т-25А
